1. Prijava

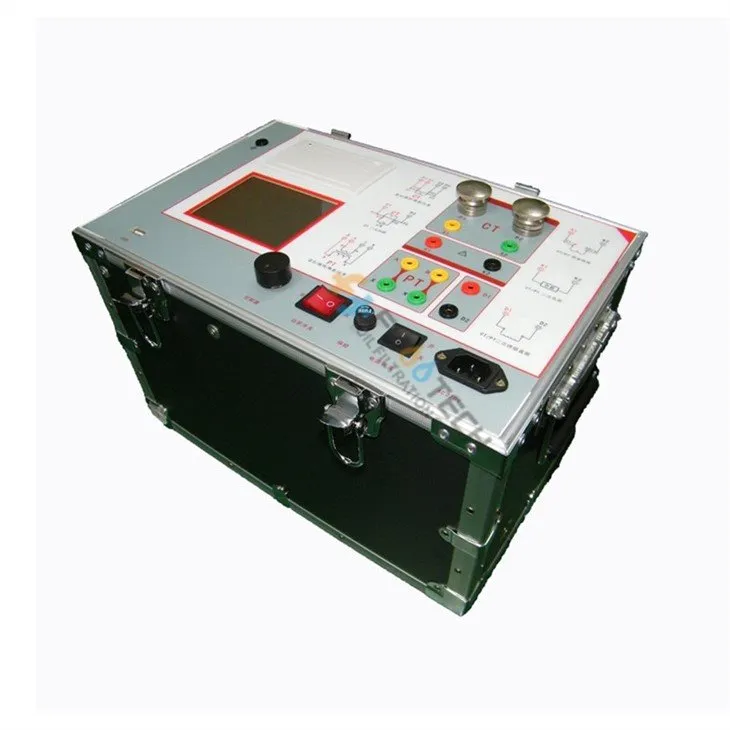

FTCT -1000 A CT/PT analizator uglavnom se koristi za testiranje terenskog ispitivanja P klase CT i PT. Testne stavke uglavnom uključuju karakteristike pobude, omjer transformacije, polaritet, demagnetizaciju, krivulje pogrešaka od 5% i 10%, provjeru sekundarnog kruga, podliježu ispitivanju frekvencije snage izmjenične struje i sekundarnog opterećenja. Usvojite LCD, ugrađeni tiskanje na terenu; Podrška za korištenje USB flash diska za bacanje podataka, jednostavnim i praktičnim radom.
2. Strujni transformator (CT)?
Transformator struje (CT) je vrsta transformatora koji se koristi za smanjenje ili umnožavanje izmjenične struje (AC). Izrađuje struju u svom sekundarnom, što je proporcionalnu struji u svojoj primarnoj.
Transformatori struje, zajedno s naponom ili potencijalnim transformatorima, su transformatori instrumenata. Transformatori instrumenata razmjera velike vrijednosti napona ili struje na male, standardizirane vrijednosti koje se lako obrađuju za mjerenje instrumenata i zaštitnih releja. Transformatori instrumenata izoliraju krugove mjerenja ili zaštite od visokog napona primarnog sustava. Trenutačni transformator pruža sekundarnu struju koja je točno proporcionalna struji koja teče u njegovoj primarnoj. Trenutni transformator predstavlja zanemarivo opterećenje primarnom krugu.
Stručni transformatori su jedinice struje osjetljivih jedinica elektroenergetskog sustava i koriste se za generiranje stanica, električnih podstanica, te u industrijskoj i komercijalnoj raspodjeli električne energije.
3. Tablica funkcije
|
Strujni transformator (CT) |
Transformator napona (PT) |
|
1. Krivulja magnetizacije |
1. Karakteristični test pobude |
|
2. Test omjera transformacije |
2. Test omjera transformacije |
|
3. Polaritet |
3. Polaritet |
|
4. 5% i 10% krivulja pogreške |
4. Izdržati ispitivanje izmjenične struje frekvencije snage |
|
5. Ubrizgavanje struje |
5. Degauss |
|
6. Demagnetizacija |
6. Izračun vrijednosti točke koljena |
|
7. Izdržati ispitivanje izmjenične struje frekvencije snage |
7. Stvarni test sekundarnog opterećenja |
|
8. Automatski izračunavanje vrijednosti točke pobude koljena |
8. Test otpora |
|
9. Stvarni test sekundarnog opterećenja |
|
|
10. test otpora |
4. Tehnički parametri
|
Operativno napajanje |
AC220V ± 20V, 50-60 Hz |
|
Oprema za napajanje izlaznog valnog oblika |
Sinusni val |
|
Pojedinačni izlazni napon karakteristike pobude |
0-2500V |
|
Ekscitacijska izlazna struja |
0-20 A |
|
Pojedinačni izlazni struja testa omjera okretaja |
0-1000A |
|
Raspon mjerenja omjera CT |
5-25000A/5A(5000A/1A) |
|
PT raspon mjerenja omjera |
1-500 kV |
|
Raspon opterećenja |
5-1000 va |
|
Raspon mjerenja otpora |
0.1-300Ω |
|
Pogreška |
Manje od ili jednako {{{0}}. 5%(0,2%*čitanje +0. 3%*raspon) |
|
Radna temperatura |
－10 stupnjeva -+40 stupanj |
|
Relativna vlaga |
＜ 90RH% |
|
Visina |
Manje od ili jednako 1000m |
|
Ukupna dimenzija (duljina × širina × visina) |
400 * 200 * 260 (mm) |
|
Težina |
Manje od ili jednako 22 kg |
5. Značajke
◆ Podržite otkrivanje CT i Pt, izlazni napon s jednim strojem 0-2500 v, struja 0-1000 a.
◆ Svi testni predmeti mogu se dovršiti na jednom stroju bez vanjske pomoćne opreme.
◆ Opremljen mikro brzim pisačem, može ispisati rezultate ispitivanja izravno na licu mjesta.
◆ Usvojite inteligentni kontroler, lako za rad.
◆ LCD s velikim zaslonom, grafički prikaz sučelja.
◆ Dajte CT / PT (pobudu) vrijednost točke pregiba automatski u skladu s propisima.
◆ Automatski daju krivulje pogrešaka od 5% i 10%.
◆ 3000 skupa testnih podataka može se spremiti bez gubitka nakon nestanka napajanja.
◆ Podrška U Disku za prijenos i pohranjivanje podataka koji se mogu pročitati putem Standard PC -a i generiranje izvješća o ispitivanju.
◆ Mali i lagano manje od ili jednake 22 kg, vrlo prikladno za terensko ispitivanje.
6. Zalihe u uredu
7. Pakiranje, Dostava, Otprema i plaćanje
8. Certifikati
8. Naše prednosti
1) 19 godina iskustva u razvoju i proizvodnji prema srodnim kineskim i internatinoalnim standardima
2) Odaberite kvalitetniju sirovinu s demostičnog i svjetskog tržišta
3) Poslovne i napredne proizvodne pogone
4) Ima stroge postupke ispitivanja na sirovinama i proizvodima od A do Z.
5) prošli su CE, ISO certifikate
6) Duži jamstveni period za sve naše proizvode (2 godine)
7) tvornička izravna prodaja, konkurentnija cijena
8) Dostupne su vrste raznolikosti za odabir, a OEM i ODM
Dobrodošli da nas kontaktirate radi bilo kakvih istraga i suradnje.
